Présentation du produit

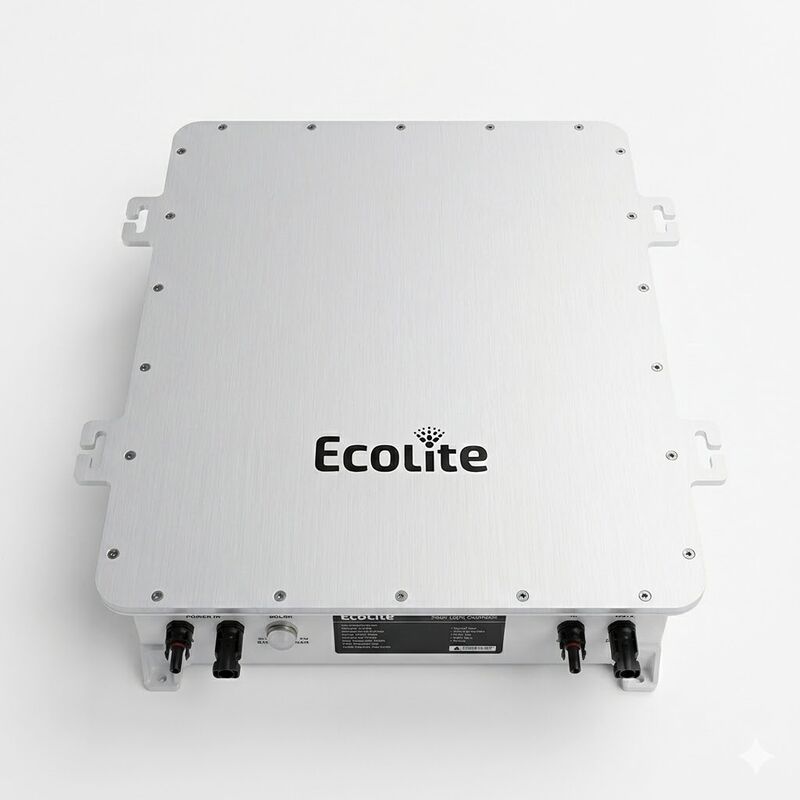

La batterie LTO 33,6 V 30 Ah est une solution de stockage d'énergie haute performance développée pour les systèmes de mini-onduleurs et les applications solaires résidentielles. Avec une capacité énergétique totale de1008Wh, il stocke l'excédent d'énergie photovoltaïque généré pendant la journée et le restitue lorsque la production solaire diminue, permettant ainsi aux ménages d'augmenter leur autoconsommation solaire et de réduire leurs dépenses en électricité. Conçue avec la technologie avancée d'oxyde de titanate de lithium (LTO), cette batterie combine une longue durée de vie, une excellente sécurité et des performances exceptionnelles à basse température, ce qui la rend particulièrement adaptée aux installations extérieures et aux climats froids.

Spécifications techniques

Cette batterie fonctionne à une tension nominale de 33,6 V et offre une capacité nominale de 30 Ah, délivrant une énergie totale stockée de 1 008 Wh. La disposition des cellules internes adopte une configuration 14S20P, tandis que la résistance interne reste à ≤65 mΩ pour une fourniture d'énergie efficace. L'efficacité de conversion d'énergie atteint jusqu'à 98 % et l'autodécharge mensuelle reste inférieure à 5 %, contribuant ainsi à préserver l'énergie stockée pendant les périodes d'inactivité. La batterie mesure 515 mm × 540 mm × 85 mm, pèse 25,5 kg et utilise un boîtier en aluminium durable avec un indice de protection IP67, garantissant à la fois la résistance mécanique et la résistance aux intempéries.

Caractéristiques de charge

La batterie utilise une méthode de charge à courant constant/tension constante (CC-CV) pour optimiser la durée de vie de la batterie et maintenir un fonctionnement stable. La plage de tension de charge est de 38,5 V à 39,2 V, tandis que le point de coupure de charge du BMS est réglé à 39,8 V pour éviter la surcharge. Pour un fonctionnement à long terme et une durée de vie maximale, un courant de charge recommandé de 15 A est conseillé, bien que le système prenne également en charge des courants de charge jusqu'à 30 A. La plage de tension flottante suggérée à pleine charge est comprise entre 37,8 V et 38,5 V.

Performances de décharge

Pour la puissance de sortie, la batterie prend en charge un courant de décharge continu de 30 A, ce qui la rend adaptée aux charges de stockage d'énergie domestique et aux applications de mini-onduleurs. Les charges de pointe de courte durée sont également prises en charge avec une capacité de décharge par impulsion de 45 A pendant moins d'une seconde. Le système de gestion de la batterie arrête la décharge à 21 V et se reconnecte automatiquement à 23,8 V, protégeant ainsi les cellules d'un épuisement excessif. De plus, la protection contre les courts-circuits s'active extrêmement rapidement, en 300 à 800 microsecondes, améliorant ainsi la sécurité de fonctionnement.

Fonctionnement à large température

L’un des principaux avantages de la technologie LTO réside dans sa capacité à fonctionner de manière fiable dans des conditions environnementales extrêmes. Cette batterie prend en charge la charge, la décharge et le stockage dans une plage de température de -30°C à +60°C. Contrairement aux batteries au lithium conventionnelles qui nécessitent souvent un préchauffage dans des environnements glacials, ce système peut se charger directement à -30°C sans aucun chauffage, réduisant ainsi la complexité de l'installation et la consommation d'énergie. Le BMS comprend également une fonction de coupure haute température réglée à 65°C pour protéger la batterie dans des conditions de fonctionnement extrêmes.

Longue durée de vie

Par rapport aux batteries traditionnelles au lithium et au plomb, la chimie LTO offre une durée de vie nettement plus longue. La batterie est conçue pour plus de 10 000 cycles dans des conditions de charge/décharge 1C à une profondeur de décharge de 80 %, tout en conservant au moins 80 % de sa capacité d'origine. Dans le cadre d'une application résidentielle typique avec un cycle de charge et de décharge par jour, la durée de vie prévue peut dépasser 27 ans, ce qui réduit considérablement la fréquence de remplacement et le coût de possession à long terme.

Conception d'intégration solaire

Pour simplifier l'installation, la batterie est équipée de deux connecteurs MC4 pour une intégration solaire directe. L'entrée photovoltaïque accepte 33 V CC à 150 V, prenant en charge jusqu'à 30 A de courant et 1 000 W de puissance d'entrée, permettant une connexion directe aux panneaux solaires. Le connecteur de sortie fournit 21 V CC à 39,2 V, avec une sortie maximale de 30 A et 1 000 W, permettant une connexion pratique aux mini-onduleurs. Cette conception plug-and-play minimise le travail de câblage et accélère le déploiement.

Protection extérieure et clôture

Le boîtier de la batterie utilise une structure en aluminium et présente un niveau de protection IP67, offrant une résistance totale à la poussière et une capacité étanche. Il peut résister à une immersion temporaire dans l'eau jusqu'à 1 mètre pendant 30 minutes, ce qui le rend adapté aux installations extérieures telles que les balcons, les toits, les jardins et les environnements exposés. La structure en aluminium contribue également à dissiper naturellement la chaleur, améliorant ainsi la gestion thermique pendant le fonctionnement.

Protection du système de gestion de la batterie

Un système de gestion de batterie intégré surveille en permanence le fonctionnement de la batterie et fournit des fonctions de protection complètes. Ceux-ci incluent la protection contre les surtensions de charge, la protection contre les sous-tensions de décharge, la protection contre les surintensités de charge et de décharge, la protection contre les hautes températures, la protection contre les basses températures et la gestion de l'équilibrage des cellules. Ces fonctions de sécurité aident à maintenir la cohérence de la batterie, à prolonger la durée de vie et à garantir un fonctionnement stable.

Domaines d'application

La batterie est optimisée pour les systèmes de stockage solaire domestiques utilisant des mini-onduleurs et est conçue pour stocker le surplus d'énergie solaire généré pendant la journée pour une utilisation le soir. En plus d'un usage résidentiel, il convient également aux cabines hors réseau, aux systèmes photovoltaïques de balcon, aux applications solaires pour camping-cars, aux stations de surveillance à distance, aux systèmes de sauvegarde de communication et aux appareils électroménagers à faible consommation, notamment l'éclairage, les routeurs, les dispositifs de surveillance et les réfrigérateurs compacts.

Guide d'installation

Pour l'installation, la batterie doit être placée sur une surface stable protégée des forts impacts mécaniques. Bien que la conception IP67 permette un déploiement en extérieur, un flux d'air suffisant doit être maintenu autour du boîtier pour prendre en charge le refroidissement passif. Les panneaux solaires se connectent directement via le connecteur MC4 d'entrée PV, tandis que le côté sortie est relié au mini onduleur. Puisque la batterie intègre déjà un BMS, aucun contrôleur de charge supplémentaire n'est requis. Pour maximiser la durée de vie, les décharges fréquentes en dessous de 21 V doivent être évitées.

Avantages utilisateur

Cette batterie LTO offre plusieurs avantages pratiques pour les utilisateurs finaux. Il élimine le besoin de systèmes de chauffage dans des environnements inférieurs à zéro, prend en charge l'installation extérieure grâce à son boîtier IP67, simplifie le câblage avec les connecteurs MC4 et offre une durée de vie supérieure à 10 000 cycles. Sa conception relativement légère (25,5 kg) améliore également la manipulation et la commodité d'installation tout en réduisant les coûts de maintenance à long terme.
