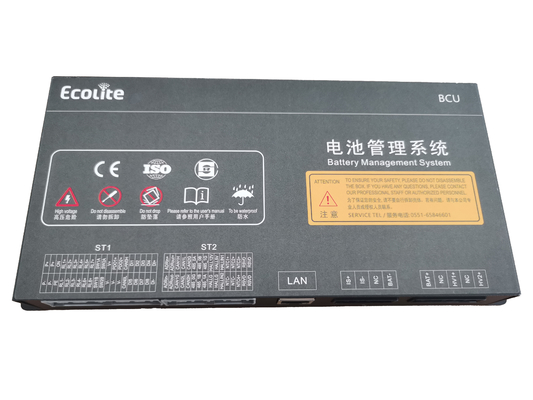

Système d'architecture de niveau 3 hautement fonctionnel Système de gestion de la batterie haute tension pour le stockage d'énergie BCU
Diagramme du système d'architecture de stockage d'énergie de niveau 3:
Architecture du système de batterie de niveau 3:Contrôle de premier niveau: la BAU gère de manière centralisée les différents groupes de batteries du réseau de batteries et communique avec PCS, UPS, EMS, climatisation externes,refroidissement par liquide, la protection contre les incendies, etc.;
contrôle secondaire: BCU1~BCUmmanagement de chaque groupe de batteries, collecte des informations sur la batterie du groupe, contrôle de haute tension et téléchargement des informations sur le groupe à l'UAB;
Le contrôle par esclave:BMU1~BMUn, responsable de la collecte de la tension de la batterie, de la température et d'autres informations du module de batterie.
Produits | Configuration des fonctions | |||||
Unité de mesure | Paramètre | Valeur minimale | TypicalValue (valeur typique) | Valeur unitaire maximale | Définition | |
![]() |
Puissance d'entrée | 9 | 24 | 32 | v | |
Courant de fonctionnement | 180 | 125 | 130 | - Je ne sais pas | ||
Puissance nominale | S3 | W | ||||
Pour les véhicules | 3 | Le canal | Isolement à deux voies, non-isolement à une voie | |||
Autobus 485 | 2 | Le canal | Isolement à deux voies | |||
Interface LAN (TCP/P) | 1 | Le canal | ||||
Sortie de bord élevé | 8 + 2 | Le canal | Appui bidirectionnel à la sortie PWM | |||
Détection des entrées de commutation | 9 | Le canal | détection continue profonde, à sens unique | |||
Sortie de nœud sec | 2 | Le canal | Rating 2A, sortie passive | |||
Détection de température | 4 | Le canal | +2°C°C,-40~125°C,supporte le NTC-10K,100K | |||
Canaux de détection de tension totale | 3 | Le canal | 1 canal prend en charge la détection de l'adhérence du relais principal et négatif | |||
Plage de détection totale de la tension | 12 | 1500 | V | Erreur totale de détection de la pression ≤ 0,3% | ||
Gérer la tension nominale de la batterie | 1500 | V | Résistant à la tension AC3100+, DC4380+ |
|||
Prend en charge le nombre de BMU | 40 | Le PCS | ||||
Détectez le total | 6 | 500 | Résidu de la fibre | Utilisé dans | ||
Nombre de cordons de la batterie | Conjonction avec BMU | |||||
Détection de courant | 2 | Le canal | Prend en charge 1 séparateur,1 hall ((prend en charge 5v,12v), et peuvent collecter des données simultanément |
|||
Plage de détection du courant | -1500 personnes. | 1500 | Une | Portée facultative | ||
Erreur de détection actuelle | 0 | 1 | 1% de RSE | Une | Erreur typique 0,5% FSR, erreur maximale 1% FSR | |
Épreuves d'isolation | 15% | KΩ | Le système d'échantillonnage doit être équipé d'un système d'échantillonnage de qualité supérieure. | |||
Adressage automatique par BCU | le soutien | Type d'isolation, signal de niveau adressé | ||||
Erreur d'estimation du SOC | 0 | 3% | 5% | ≤ 5% | ||
Précision de l'estimation de la SOH | 0 | 3% | 10% | |||
Précision des estimations des entreprises publiques | 0 | 3% | 5% |
Produits | Configuration des fonctions | |||||
Unité de contrôle | Paramètre | Valeur minimale | TypicalValue (valeur typique) | Valeur unitaire maximale | Définition | |
![]() |
Puissance d'entrée | 9 | 24 | 32 | v | |
Courant de fonctionnement | 180 | 200 | 220 | - Je ne sais pas | ||
Puissance nominale | ≤ 5 | W | ||||
Le bus CAN | 4 | Le canal | Communication de l'isolation | |||
Autobus 485 | 4 | Le canal | Communication de l'isolation | |||
Interface USB | 1 | Le canal | Utilisé pour le stockage externe de données, 32/64G par défaut | |||
Interface réseau local (TCP/IP) | 2 | Le canal | ||||
Sortie du moteur de relais (RL) | 4 | Le canal | ||||
Sortie du nœud sec (DO) | 4 | Le canal | Nombre d'équipements | |||
Entrée numérique (DIH) | 2 | Le canal | Détection à haut niveau | |||
Entrée numérique | 2 | Le canal | Détection à faible niveau | |||
Entrée de puissance du signal numérique | 1 | Le canal | L'alimentation de détection du signal d'isolation | |||
Prend en charge le nombre de BCU | 30 | Le PCS |
Produits | Configuration des fonctions | ||||
Unité de mesure | Paramètre | BMU16 | BMU32 | BMU48 | BMU64 |
![]() |
Plage de tension de travail | 9 à 32 V | |||
Plage de tension de travail | Le système de freinage doit être équipé d'un dispositif de freinage de freinage de freinage de freinage. | ||||
Puissance nominale | ≤ 0,6 W | ||||
Communication avec le CAN | 1ère chaîne | ||||
Nombre de chaînes d'acquisition de tension | 16 | 32 | 48 | 64 | |
Point de détection de température | 4 | 8 | 12 | 16 | |
Plage de détection à cellule unique | 0-5000mV; dépasser la plage de -0,5 ~ 6V peut causer des dommages à l'AFE | ||||
Précision de l'acquisition de tension | ± 5 mV | ||||
Résistance à la corrosion | ±2°C | ||||
Fonction d'équilibre | Soutien, équilibrage passif | ||||
Nombre équilibré de lignes d'ouverture | Tous les 8 canaux peuvent activer 1 égalisation de canal | ||||
Entrée de puissance du signal numérique | Max. 120 mA, valeur effective de 30 à 50 mA | ||||
Attribution automatique de l'adresse | Le soutien | ||||
I production | Contact à sec bidirectionnel, noté 2A, sortie passive | ||||
Détection d'entrée analogique | 2 voies (détection des bords élevés) | ||||
Débutant | Prise en charge de l'écriture et de l'écriture du bus CAN | ||||
Communication avec le CAN | 1ère chaîne | ||||
Connexion anti-inversion de l'alimentation électrique | Le soutien | ||||
Prévention des surtensions | Le soutien | ||||
Résistance à la tension | Le niveau de tension est de l'ordre de AC3100+, DC4380+ | ||||
Température de fonctionnement | -40°C à 85°C | ||||
Température de stockage | -40°C à 125°C | ||||
Niveau de protection | IP43, pas étanche | ||||
Plage d'humidité | < 95%, pas de condensation | ||||
Le choc | ≤ 5500 m | ||||
Attribution automatique de l'adresse | À 10-25 Hz, l'amplitude est de 1,2 mm: à 26-500 Hz, maximum 30 m/s | ||||
Laissez tomber. | 1.5m, 5 fois dans les directions horizontale et verticale, aucun dommage au PCBA, aucun changement de performance |
