Caractéristiques

Plage de détection à cellule unique: 0-5000mV; dépasser la plage de -0,5 ~ 6V peut causer des dommages à l'AFE

Précision de l'acquisition de tension: ± 5 mV

Résistance à la corrosion: ±2 °C

Fonction d'équilibre: Soutien, équilibrage passif

Nombre équilibré de lignes d'ouverture: Tous les 8 canaux peuvent activer 1 égalisation de canal

Entrée de puissance du signal numérique: Max. 120 mA, valeur effective de 30 à 50 mA

Mettre en évidence:

BMS de batterie haute tension OEM

BCU batterie haute tension BMS

Informations de base

Lieu d'origine: Chine

Nom de marque: Ecolite/OEM/ODM

Conditions de paiement et expédition

Détails d'emballage: Contenant de palette en carton

Délai de livraison: 1 à 2 mois

Conditions de paiement: L/C, T/T

Capacité d'approvisionnement: 2000 unités par mois

Galerie

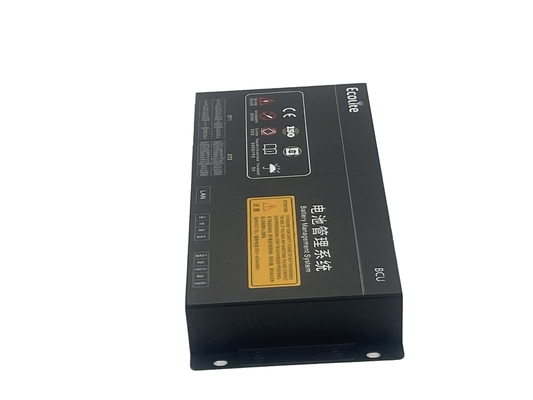

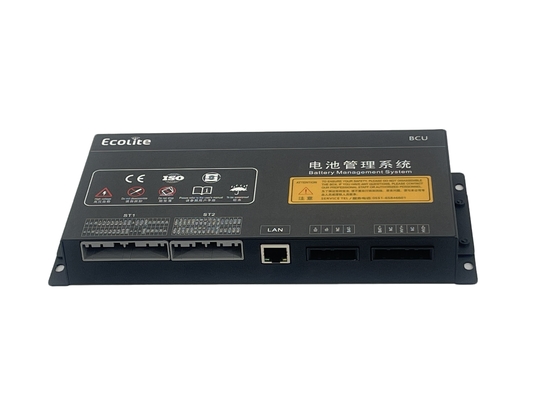

Batterie haute tension de niveau 3 hautement fonctionnelle BMS pour le stockage d'énergie BCU

Description de produit

Système de gestion de batterie haute tension de niveau 3 hautement fonctionnel pour le stockage d'énergie BCU

Schéma du système d'architecture de stockage d'énergie de niveau 3 :
Architecture du système de batterie de niveau 3 : Contrôle de premier niveau : BAU gère de manière centralisée les différents groupes de batteries du réseau de batteries et communique avec les PCS externes, UPS, EMS, la climatisation, le refroidissement liquide, la protection incendie, etc. ;
Contrôle secondaire : BCU1 ~ BCUgérer chaque cluster de batteries, collecter des informations sur la batterie du cluster, contrôler la haute tension et télécharger les informations du cluster vers BAU ;

Contrôle esclave : BMU1~BMUn, responsable de la collecte de la tension de la batterie, de la température et d'autres informations du module de batterie.

Produits	Configuration des fonctions
BCU	Paramètre	Valeur minimale	Valeur typique	Valeur unitaire maximale		Description
	Entrée d'alimentation	9	24	32	v
	Courant de travail	180	125	130	mA
	Puissance nominale			S3	W
	CAN-BuS			3	Canal	Isolation 2 voies, non isolation 1 voie
	Autobus 485			2	Canal	Isolation à 2 voies
	Interface LAN (TCP/P)			1	Canal
	Sortie de bord élevé			8+2	Canal	Prise en charge bidirectionnelle pour la sortie PWM
	Détection d'entrée de commutation			9	Canal	détection prosive acise dee solaed, 1 voie
	Sortie de nœud sec			2	Canal	Évalué 2A, sortie passive
	Détection de température			4	Canal	+2 ℃ ℃, -40 ~ 125 ° ℃, prend en charge NTC-10K, 100K
	Canal de détection de tension totale			3	Canal	1 canal prend en charge la détection de relayadhésion principale et négative
	Plage de détection de tension totale	12		1500	V	Erreur totale de détection de pression ≤ 0,3 %
	Gérer la tension nominale de la batterie		1500		V	Rasrocltage soja, tenue à la tension AC3100+,DC4380+
	Prend en charge le nombre de BMU			40	PC
	Détecter le total	6		500	Brin	Utilisé dans
	Nombre de chaînes de batteries					Conjonction avec BMU
	Détection de courant			2	Canal	Prend en charge 1 répartiteur, 1 Hall (prend en charge 5 V, 12 V), et peut collecter des données simultanément
	Plage de détection actuelle	-1500		1500	UN	Gamme en option
	Erreur de détection actuelle	0	1	1%FRS	UN	Erreur typique 0,5 % FSR, erreur maximale 1 % FSR
	Test d'isolation			15%	KΩ	0-200KΩ, erreur <15KΩ;> 200KΩ, erreur ≤ + 15%
	Adressage automatique BCU		soutien			Type d'isolation, signal de niveau adressé
	Erreur d'estimation du SOC	0	3%	5%		≤5%
	Précision de l'estimation du SOH	0	3%	10%
	Précision de l’estimation du SOE	0	3%	5%

Produits	Configuration des fonctions
BAU	Paramètre	Valeur minimale	Valeur typique	Valeur unitaire maximale		Description
	Entrée d'alimentation	9	24	32	v
	Courant de travail	180	200	220	mA
	Puissance nominale			≤5	W
	CAN-Bus			4	Canal	communication d'isolement
	Autobus 485			4	Canal	communication d'isolement
	Interface USB			1	Canal	Utilisé pour le stockage de données externe, par défaut 32/64G
	Interface LAN (TCP/IP)			2	Canal
	Sortie d'entraînement de relais (RL)			4	Canal
	Sortie de nœud sec (DO)			4	Canal	Classé 2A, nœud sec passif
	Entrée numérique (DlH)			2	Canal	Détection de haut niveau
	Entrée numérique (DlL)			2	Canal	Détection de bas niveau
	Entrée de puissance du signal numérique			1	Canal	alimentation de détection de signal d'isolation
	Prend en charge le nombre de BCU			30	PC

Produits		Configuration des fonctions
BMU	Paramètre	BMU16	BMU32	BMU48	BMU64
	Plage de tension de fonctionnement	9 ~ 32 V
	Plage de tension de fonctionnement	S50mA(12V)/s25mA(24V)
	Puissance nominale	≤0,6W
	Communication CAN	1 canal
	Nombre de chaînes d'acquisition de tension	16	32	48	64
	Point de détection de température	4	8	12	16
	Plage de détection de cellule unique	0-5 000 mV ; Dépasser la plage de -0,5 ~ 6 V peut endommager l'AFE
	Précision d'acquisition de tension	±5mV
	Précision de détection de température ±2°C	±2°C
	Fonction d'équilibre	Support, équilibrage passif
	Nombre équilibré d’itinéraires d’ouverture	Tous les 8 canaux peuvent activer l'égalisation de 1 canal
	Entrée de puissance du signal numérique	Max120mA, valeur efficace 30-50mA
	Attribution automatique d'adresses	Soutien
	Sortie E/S	Contact sec à 2 voies, évalué à 2 A, sortie passive
	Détection d'entrée analogique	2 voies (détection de front haut)
	Chargeur de démarrage	Prise en charge de la gravure et de l'écriture du bus CAN
	Communication CAN	1 canal
	Connexion anti-inversion de l'alimentation	Soutien
	Prévention des surtensions	Soutien
	Résistance à la tension	Tenue à la tension AC3100+,DC4380+
	Température de travail	-40°C~85°C
	Température de stockage	-40°C~125°C
	Niveau de protection	IP43, non étanche
	Humidité	<95%, pas de condensation
	Choc	≤5500m
	Attribution automatique d'adresses	À 10-25 Hz, l'amplitude est de 1,2 mm : À 26-500 Hz, maximum 30 m/S
	Baisse	1,5 m, 5 fois dans les directions horizontale et verticale, aucun dommage au PCBA, aucun changement dans les performances
